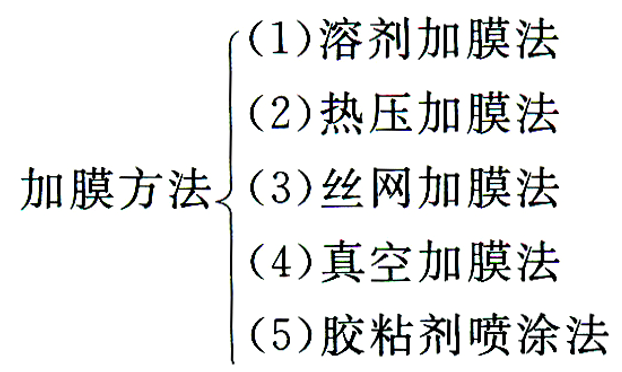

加膜法又叫网膜保护法，即在需加固的纸质档案的纸张两面各加上一层透明的网膜，以提高纸张强度。

(一)  溶剂加膜法

溶剂加膜法是用有机溶剂，把透明薄膜粘在纸上。这是一种不需经过高温高压处理的简易加膜方法。其操作如下：

1．将要加膜处理的纸张放在玻璃板上，将醋酸纤维素薄膜、沙纸依次置于纸页上展平。

2．用柔软的刷子或棉签蘸上丙酮或乙醚，操作时从沙纸中心开始，缓慢、均匀、稍带压力地向边缘涂抹。当丙酮透过沙纸浸透醋酸纤维素薄膜时，用丙酮棉球迅速地在沙纸表面用力擦一遍，使沙纸、薄膜、纸张黏合在一起。

3.对另一面进行同样处理，处理完毕后，干燥一会儿，用手掌压平纸张，赶出气泡，使层间结合牢固。

4.把加膜的纸张放在压力机上压平。

(二)  热压加膜法

热压加膜法是将待处理的纸张夹在透明网膜中，在一定温度和压力下加热压合，使透明网膜和纸张形成一个牢固的整体。

1．网膜材料

    (1)可用醋酸纤维素薄膜和沙纸制成。

    (2)可用聚乙烯加沙纸制成。

    (3)可用聚酯酸乙烯酯和沙纸制成。

2．热压机：有气热平板式和电热滚压式两种。

3．热压加膜操作

将待加膜的纸张夹在透明网膜中，将温度控制在80～100℃，压力是8～30千克/厘米2，时间约30秒～3分。在热和压力作用下，薄膜变软并渗入纸张和沙纸纤维孔隙内，使层间结合成一个整体。

此法缺点：由于纸张对高温十分敏感，所以经过热压膜处理后，纸张的耐久性会变差。

(三)  丝网加固法

用蚕丝树脂网加固脆弱薄型纸张，叫做丝网加固法。此法尤其适用于两面文字书写或印刷纸的加固，以及字迹遇水洇化的纸质文档案的加固。丝网加固操作：

   1．先理平需处理纸张的皱折；

   2．对好破口，在破口处加一条丝网，以便连成整体；

   3．在层压机底衬上羊毛毡，然后在加固件面复层，当层压机自控温度指示80℃时，施加轻微压力即可。反面同样操作。

操作时应注意的几点：

    (1)丝网必须平整。

    (2)丝网网目最好与文字行路垂直。

    (3)控制加热温度，温度太高对纸张有不良影响，太低又不易黏合，加固后难成一个整体。

(四)  真空加膜法

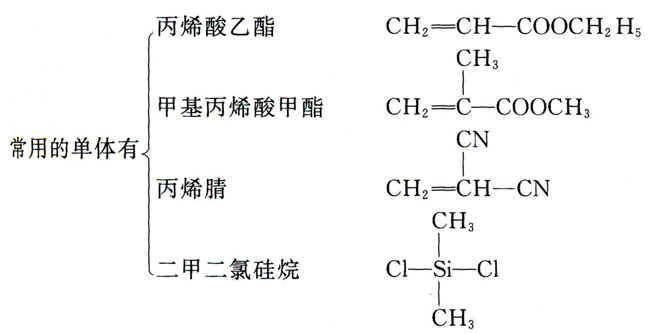

真空加膜法是将纸张放在真空器中，在真空条件下通入单体，渗透入纸张纤维中，聚合后在纸张上形成保护层，起到加固纸张的作用。此法优点是实现了纸张加固的批量处理，是加固技术上的一个飞跃。

(五)  胶粘剂喷涂法

1．适用对象：比较完整，但强度较低的纸质档案。

2．选用合适的树脂

  醋酸乙烯酯-乙醇、醋酸纤维素-丙酮、明胶-甘油、甲基丙烯酸甲酯-氯仿或丙酮、甲，乙基纤维素、聚乙烯醇乳液

将以上物质配成胶粘剂，喷涂在纸张表面，待溶剂挥发后就会形成一层保护膜，增强纸张的强度。

3．胶粘剂喷涂法操作

    (1)将欲加固之纸张，铺在一张平整的玻璃板上，理平皱折。

    (2)用一手压住，用合适的喷雾器将树脂溶液小心均匀地喷涂纸面。

    (3)待溶液挥发后，小心取下纸张即可。
